在供電生產中，工作票與操作票是電力系統進行各種檢修工作與倒閘操作的基礎，是由多個部門相互配合、協調處理完成的。隨著改革的逐步深入和現代社會經濟的高速發展，電網的規模越來越大，操作的內容、管理的設備越來越多，供電人員的檢修任務越來越繁重，但是傳統的電氣工作票與操作票管理模式（手工填票）仍處于低水平、低效率的狀態，不僅存在著大量重復性的勞動，且存在著很多弊端和缺點：
1、手工填票，字跡不一，缺乏規范性；
2、查閱困難，不便于對歷時較長的兩票進行查找；
3、保存困難，容易造成重要數據丟失；
4、不便于考核統計工作；
5、信息的再利用程度低；
6、不能夠滿足電力企業管理標準化、規范化和科學化的要求；
7、工作票書寫過程中所作的安全措施可能有漏項，遺漏的安全隱患容易導致事故發生。
鑒于以上所述手工開票所存在的弊端和當今計算機行業在人們生活中的快速發展，本公司本著在開票中提高業務處理效率，避免人為因素干擾，實現無筆化處理的原則，并保證《國家電網公司電力安全工作規程（變電站和發電廠電氣部分、電力線路部分）（試行）》的認真貫徹執行，使電氣工作票、操作票（以下簡稱“兩票”）的填寫和執行標準化、規范化、程序化，并利用計算機網絡和軟件進行工作票的擬寫、傳輸和審核工作，進行操作票的建立、審核、執行、統計等工作。在作了大量的需求調研和分析之后，我公司設計開發了一套應用于電力系統的山大世紀電力生產智能安全管理系統(簡稱為EISM)。用戶使用本系統可以完成變電站第一、二種工作票，電力線路第一、二種工作票，電力電纜第一、二種工作票，變電站、線路事故應急搶修單與變電站、線路、低壓倒閘操作票等幾種票的填寫、審核、執行及考核工作，并可按照需求查詢、統計出相應工作票與操作票的信息，方便電力系統兩票的管理與查閱。
這套軟件具有良好的人機交互界面與簡單的操作方式，特別符合我國電力系統的開票習慣，一定能提高廣大使用者的工作效率，并且能使工作票與操作票的管理工作提高到一個新的高度，為人民電力事業的發展做出貢獻。

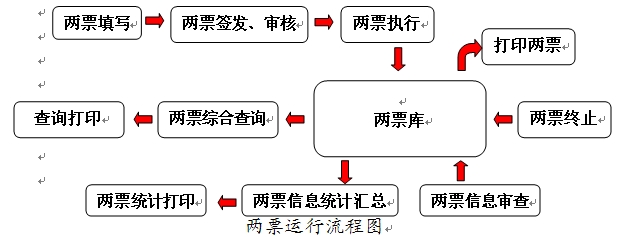

本系統是按照下面的工作流程對兩票進行填寫、簽發、審核、查詢及統計等工作：

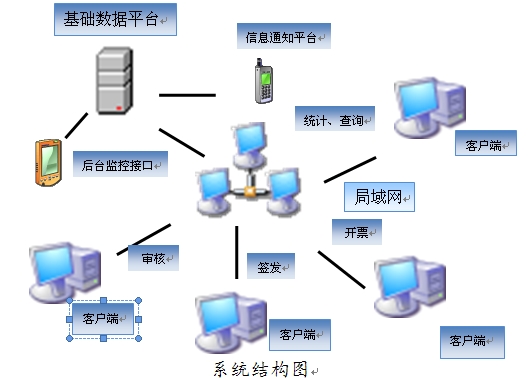

本系統可以實現多站、多圖、多任務并行操作，允許一機多站、一站多圖操作；在一站多圖各接線圖間可任意切換，方便顯示和操作。
本系統主要包括兩部分：SDGDraw繪圖軟件、山大世紀電力生產智能安全管理系統。其中繪圖軟件用來繪制在管理系統中使用的一次接線圖，并配置設備的相應信息；管理系統介紹了兩票的開辦、執行、管理、查詢和統計等，另外附加其他功能模塊。

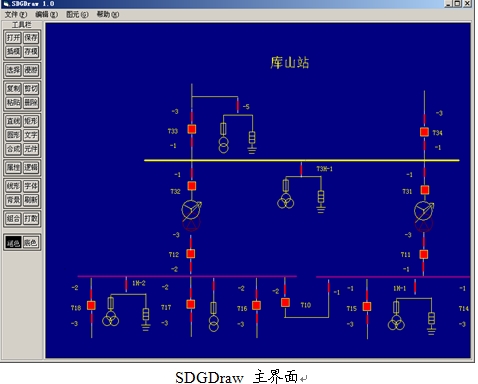

繪圖軟件操作界面如下圖所示：

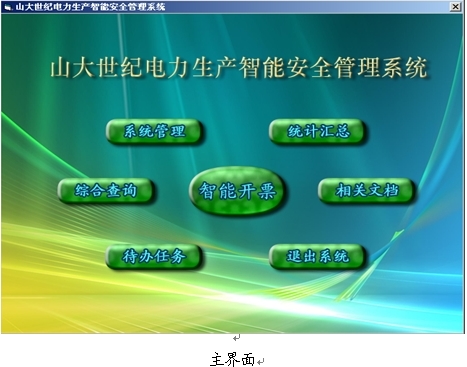

兩票系統主界面如下所示：
工作票模塊的主要功能
1、多種工作票樣式模板
可開出變電站第一種、第二種工作票，電力線路第一種、第二種工作票，電力電纜第一種、第二種工作票，以及多種票據相應附頁，可擴充其它種類的電氣工作票以及表單。開出的以上各票的格式完全遵循最新頒布的《國家電網公司電力安全工作規程》中提供的票樣格式。
2、提供圖形智能開票、手工輸入開票與調用歷史票開票等開票方式
系統提供圖形智能開票、手工輸入開票與調用歷史票開票等多種方式開辦工作票。圖形智能開票通過在接線圖上單擊要操作的設備的方法來生成工作票，在操作時系統會自動判斷用戶所操作的項目是否正確，防止用戶填寫錯誤。手工輸入開票通過手工輸入各項內容的形式來生成工作票，調用歷史票開票通過調用系統中已保存的票來生成新票。
3、填寫內容完整性檢查功能
系統在用戶填寫完工作票并點擊保存時，自動檢查所要求填寫內容的完整性。檢查完后會顯示那些內容沒有填寫，如果用戶確定內容為空，系統會自動填寫為“無”。
4、填寫內容條件約束
工作票的填寫內容中，是有限制的，例如開工時間與完工時間，系統自動設置了完工時間比開工時間早的限制。
5、網上傳遞功能
用戶填寫完工作票之后，可通過網絡將工作票發送給相關人或單位進行審核或?qū)徟绻麢z查有錯誤或不確定的地方，可退回工作票要求相關人員進行核實。
6、密碼簽名保護功能
系統對所有的簽名部分（工作票簽發人、工作負責人等）都采用電子簽名的方式，用戶簽完名之后，所填寫的相關內容會自動變?yōu)?ldquo;只讀”狀態，防止其他人有改動。
7、完善的角色保密性及權限、安全機制
系統設立密碼分級管理功能，管理員可根據公司下發的關于三種人（工作票簽發人、負責人、許可人）職責的公文設置人員權限，每個人員都有各自的密碼；同時系統能夠?qū)γ總€(gè)用戶的操作進行詳細記錄，保證了系統安全可靠。
8、嚴格的流程控制功能
工作票內容嚴格依照開票流程逐級依次填寫、審批。系統自動控制內容的填寫次序，將用戶當前不能填寫的內容鎖定，僅開放流程允許填寫的內容，并以不同顏色加以區分，防止越級填寫。
系統控制工作票的狀態、發送次序，將用戶當前不能發送的接收人或單位鎖定，僅開放流程允許接收的人或單位，防止越級發送。
9、來電提醒功能
當接收人收到工作票時，系統會自動進入待辦事宜，產生一條記錄，提醒接收人注意辦理，保證工作票快速流轉。系統也提供人工方式、短信、Email等方式來提醒相關用戶，用戶可根據自己的需要選擇。
10、嚴格的票號管理功能
系統對生成的工作票進行統一的編號管理。系統能夠根據用戶需要設定編號格式，自動進行連續唯一編號。
11、兩票具有關聯性
在工作票處理過程中需要安全措施操作的地方，系統會直接創建安全措施操作票或者關聯已經存在的操作票在作為該票的安全措施操作票，在瀏覽工作票或操作票時，可同時查看與之相關聯的操作票或工作票信息。
12、具有打印功能
所有開出的票可在各階段從聯網計算機上進行票面的預覽及打印，輸出格式維護方便。
13、日志記錄功能
每個用戶登錄本系統后所做的各種操作，都會被系統自動記錄下來，形成操作日志，便于日后的查詢。
14、工作票的存檔功能
工作票執行完后自動轉為存檔狀態，此種狀態下不允許進行修改，只能進行瀏覽。具有權限的用戶可以刪除不必再存檔的工作票。
15、工作票的審查功能
工作票存檔后，相關人員可以對其進行審核，以監督工作票的執行質量。本系統支持用戶對工作票的多級審查，包括班站長檢查、車間審查、公司審查，審查結果可同時顯示給用戶查看。
16、統計匯總以及查詢功能
本系統所具有的統計匯總模塊，用戶可根據自己的需要選擇，例如年、月、票類別、出票單位、工作班組等， 統計結果可生成統計表，用戶可隨時打印輸出；匯總結果可在當前匯總結果區域查看。靈活的綜合查詢模塊，可根據工作票的進度、票類型、組織機構、時間等相關信息進行查詢，快速方便，查詢結果可通過餅圖、彩色直方圖等形式直觀的顯示。
17、工作票票面格式、工作流程自定義功能
我們可根據用戶的具體要求預先設置好本系統中所有工作票的票面格式以及工作流程，盡量減輕用戶的工作量。
操作票模塊的主要功能
1、圖形智能開辦操作票
系統提供操作票的圖形智能開票功能，通過在軟件的一次接線圖中操作，直接生成所需操作票，在操作中，不符合邏輯的操作被禁止，并給出錯誤提示與正確操作的相關說明。
2、界面切換
系統將界面分為顯示系統圖和操作票兩種方式。用戶在不同的情況下可以采用不同的顯示模式。
3、操作票的邏輯判斷功能
系統應能完成一次設備如斷路器、隔離開關、接地刀閘、一次保險等閉鎖邏輯，還應支持一次、二次設備之間的閉鎖，包括保護功能投退、控制保險、合閘保險、遠方/就地開關等與一次設備的閉鎖。閉鎖邏輯應滿足全站停送電的要求，對越級停送電應有閉鎖邏輯。在不同的運行方式和不同的操作任務下，滿足不同的閉鎖關系，生成正確無誤的操作票。對所有不符合電力規范的操作進行判斷，并給出提示，同時禁止用戶在操作票上記錄該操作。
4、手工填票與典型性開票方式
用戶可根據自己的實際情況選擇圖形智能開票、手工開票與典型性開票中的一種進行開票，手工開票通過手工輸入各項內容的形式來生成票，調用歷史票開票通過調用系統中已保存的票來生成新票。
5、手動修改功能
用戶利用上述三種方法中的任何一種開出的模擬票，都可以再進行手工增加、修改或刪除任何一條記錄。
6、票號管理功能
系統可根據用戶的要求生成各個票的編號，并可根據當時的實際工作步驟生成相應的頁號，方便用戶的查找。
7、密碼簽名設置
系統對所有的簽名部分都采用電子簽名的方式，用戶簽完名之后，所填寫的相關內容會自動變?yōu)?ldquo;只讀”狀態，防止其他人有改動。
8、統計匯總以及查詢功能
本系統所具有的統計匯總模塊，用戶可根據自己的需要選擇，例如年、月、票類別、出票單位、工作班組等，統計結果可生成統計表，用戶可隨時打印輸出；匯總結果可在當前匯總結果區域查看。靈活的綜合查詢模塊，可根據操作票的進度、票類型、組織機構、時間等相關信息進行查詢，快速方便，查詢結果可通過餅圖、彩色直方圖等形式直觀的顯示。
9、操作票打印功能
生成的操作票可以打印輸出，在打印時系統會自動判斷操作票是否已生成票號。管理員可以通過設置系統參數對打印進行控制，例如設置未生成票號不能打印等。操作票一旦打印輸出后，操作票的內容和編號都不能隨便修改。
10、設備狀態可設置功能
系統可以與實時信息系統接口，從而獲得設備的實際運行狀態。對于未接入實時信息系統的，可以通過以下兩種方式調整設備的狀態。
開票后自動“記憶”
用戶在模擬操作開票過程中，會改變?cè)O(shè)備元件的狀態，當保存操作票時，系統自動記錄設備元件的改變，則操作票執行后，系統運行方式會根據操作票的內容發生改變。
手工調整
為了保證系統運行方式與實際設備一致，系統提供了“調整初態”功能，用戶在該模式下，可以直接通過單擊調整一次、二次設備元件的運行方式，并保存。
11、日志記錄功能
系統會自動記錄用戶在本系統中的所有重要操作，形成操作日志。通過日志可以查閱開票的情況、對系統的更改情況（更改頁號、閉鎖邏輯關系、運行方式等）。有權限的用戶可以通過日志瀏覽界面查看每個用戶的操作記錄。
12、操作票的自動預演功能
系統具有操作票的自動預演功能，系統根據模擬操作提供預演功能，分步模擬各項操作，不符合閉鎖邏輯的操作步驟不能通過。
13、操作票存檔
操作票現場操作完畢后，需要將操作信息回填，回填后操作票會轉入存檔狀態，存檔后的操作票不能再進行修改。
14、操作票的審查功能
操作票存檔后，相關人員可以對其進行審核，以監督操作票的執行質量。本系統支持用戶對操作票的多級審查，包括班站長檢查、車間審查、公司審查，審查結果可同時顯示給用戶查看。
15、操作票的統計匯總功能
本系統所具有的統計匯總模塊，用戶可根據自己的需要選擇，例如年、月、票類別、出票單位、工作班組等，統計結果可生成統計表，用戶可隨時打印輸出；匯總結果可在當前匯總結果區域查看。
16、矢量圖形繪制功能
本系統具備完整的變電站電氣一次主接線圖，包括母線、變壓器、斷路器、隔離開關、線路、電容器、站變等一次設備，以及接地刀閘、接地線等其他可操作的設備。對于設備用戶可以靈活設置具體設備的屬性、五防條件及操作描述語等。
17、簡單方便的五防系統接口功能
充分考慮系統的實用性，避免重復勞動，在設計繪圖工具時，為五防鎖號、五防條件等都預留了接口，對實現微機五防的站所，通過該系統開出的操作票可以直接導入電腦鑰匙。
18、系統方便的維護與擴展功能
具有擴展能力，提供方便的圖形維護功能，能夠在線修改一次及二次接線圖，包含電網所有常用接線方式，適應電網增加變電站或新設備的需要，可在圖中方便的進行電氣設備基本信息的維護及增加、刪除等工作。
19、方便的仿真學習功能
用戶可以通過使用仿真模擬演練基礎數據平臺，完全仿真實際工作環境，根據不同需要進行演練或者培訓。
20、具有操作術語庫管理功能
本系統具有操作術語庫管理功能，操作術語規范，可對工作票、操作票術語庫進行管理維護。
系統功能特點：
1. 依據地圖選站填寫工作票和操作票，通過網絡傳遞票樣，結合一次性接線圖進行智能開票。
2. 設備實時信息采集。
3. 五防電腦鑰匙的運用，大大提高了安全可靠性。
4. 短信和郵件平臺，傳遞信息快速準確。
5. 審查統計方便快捷。
